三維掃描獲取的數據與原始CAD設計進行比較，以生成令人印象深刻的檢測報告，可用于首件檢查，校準，分析或磨損，驗證工具，以及2D和3D幾何尺寸和公差（GD＆T）等。

3D分析

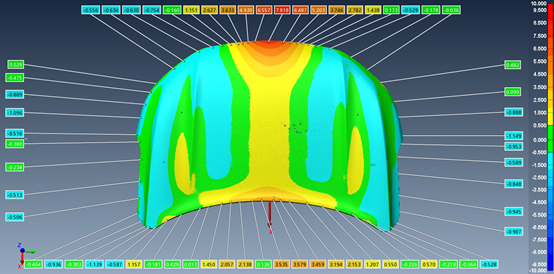

三維色差圖，可以突出顯示實際零件和設計模型之間的偏差，清楚地表明超出公差的所有位置，比傳統的CMM（坐標測量機）報告更清晰。在3D色差圖基礎上，可以獲取各個點位的3d偏差，同時也可以進行壁厚分析、邊界分析、間隙分析、3DGT&T等。同時可以通過生成任意橫截面切片來執行2D分析，可以出具斷面各個位置的偏差，測量2D尺寸，進行2DGD&T分析等。

通過三維檢測，使零件生產更快，并且通過提前消除制造錯誤，反過來指導生產，讓零件更精確。傳統檢測方法不僅檢測時間長，而且只能局部檢測，不能完全掌握零件的所有質量數據，但憑借我們先進的計量設備，我們能夠在幾分鐘或幾小時內獲取必要的數據，具體報告取決于給定部件的尺寸和復雜程度。三維檢測允許制造商確保滿足確切的規格，驗證其制造過程是否可行，確認零件的完整性和功能性。

設備和軟件

我們通過如下設備和軟件實現三維檢測：

中顯恒業利用各種設備提供3D掃描服務：Creaform HandyScan 700、Creaform MetraScan/PROBE、Creaform GoScan、Creaform MaxShot

三維檢測軟件： Geomagic Control、Geomagic ControlX、Polyworks
