客戶需求

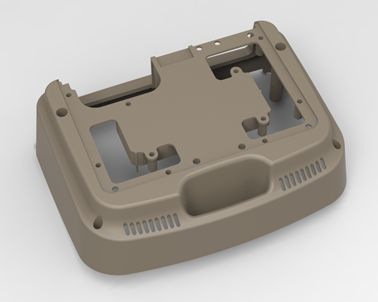

隨著時代的發展，傳統的檢測手段已無法滿足市場需求，為進一步提高產品質量，某儀表生產商希望用手段檢測儀表殼體，贏得更大的市場。

傳統手段

1.用卡尺進行測量：效率低，精度低，測量結果受人為因素影響較大，自由曲面無法進行測量，卡尺無法伸入尺寸較小的孔。

2.用三坐標測量：測量效率較低，三坐標測針無法伸入較深的孔，自由曲面無法進行測量。

解決方案

儀表殼體尺寸較小，盲區較多，拍照式三維掃描儀采集效率較低，CREAFORM三維掃描儀的單線模式，方便我們對孔位的數據采集，使用Polyworks軟件的數據至參考對象曲面偏差的功能，可以直觀的看到曲面的偏差。

首先我們使用CREAFORM三維掃描儀采集儀表外殼表面的三維數據，然后使用Polyworks將三維掃描數據和CAD數模進行擬合對齊，然后使用數據至參考對象曲面偏差的功能，測量曲面的偏差，測量2D截面的偏差。

下面是方案的大致流程：

采集外殼的三維數據；

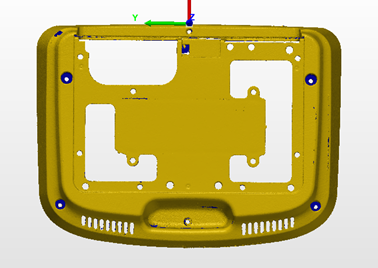

掃描數據

將掃描數據和CAD數模導入Polyworks軟件，然后進行對齊；

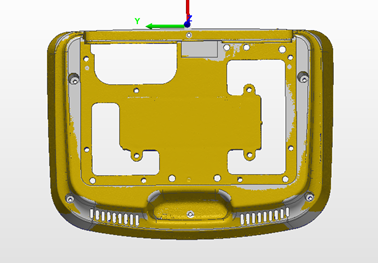

將掃描數據和數模對齊

第三步，使用數據至參考對象曲面偏差的功能，測量曲面的偏差；

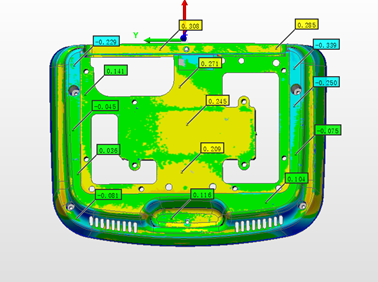

3D曲面偏差

第四步，使用創建標準斷面偏差的功能，測量斷面的偏差。

2D斷面偏差

優勢特點

使用CREAFORM三維掃描儀進行三維掃描，不僅能在掃描過程中移動工件，還能在掃描過程中實時查看掃描數據是否完整。

將獲取的儀表外殼三維數據導入檢測軟件Polyworks中，可以迅速檢測儀表外殼數模和產品之間的差異，Polyworks能以直觀易懂的圖形比較結果來顯示兩者的差異，能夠對儀表外殼特征進行細致分析，如孔位、輪廓、曲率等等，同時還能捕捉并體現斷面的形位偏差。
