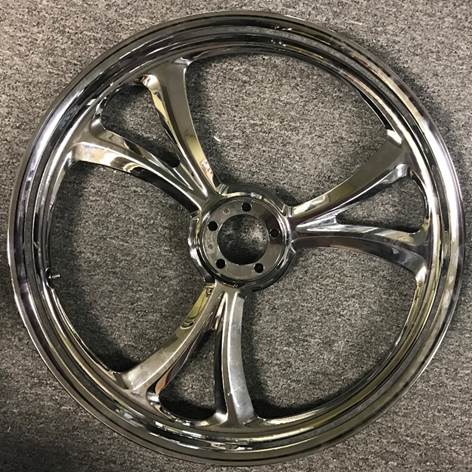

客戶問題：一位顧客在一次事故中損壞了他的摩托車輪子。如果它是現成的標準產品，那么更換它就不成問題了。然而，顧客的輪子是獨一無二的，不能隨便買。唯一的選擇是制造一個新的車輪，而不存在三維數據或圖紙。

傳統方案：新的車輪需要從頭開始重新設計。唯一的參考是損壞的車輪，需要手工測量。對于具有復雜曲線和幾何形狀的車輪，要獲得的測量幾乎是不可能的。這是一個非常耗時的過程，但仍然不能產生一個復制。

中顯方案：通過使用3D掃描儀和逆向工程軟件，我們可以制作出的復制品。這個復制品將不包括任何缺陷，由于原來的車輪損壞，但任然可以獲取所有的關鍵幾何形狀。Creaform Handyscan是一種手持掃描儀，使用激光和攝像機捕捉表面幾何形狀。該物體被參考點覆蓋，以幫助掃描儀定位，因此不需要轉盤或其他參考夾具。首先，參考點被放置在輪子上。然后掃描3個不同的方向，以確保捕獲所有幾何圖形。每次掃描都是一個三角形網格。然后將這些掃描導出為STL文件，然后將這3個文件導入Geomagic Design X，這是一個功能強大的逆向工程軟件。這3個掃描數據彼此對齊并合并到一個整體的掃描數據中。利用Design X設計中的工具，根據掃描數據對車輪進行完整建模。然后將該模型導出為3D實體模型并交付給客戶

掃描數據

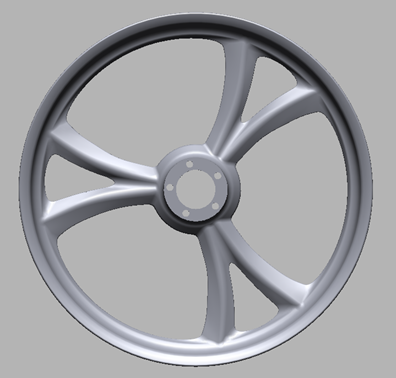

逆向CAD數據

中顯方案優勢：通過掃描儀掃描配合逆向設計工程可以快速高精度的重建產品CAD模型。此外，與傳統的測量和逆向工程方法相比，該方法節省了大量的時間成本?？蛻魧⑹盏揭粋€3D CAD模型，對于以前獨一無二的部件，沒有簡單的方法進行復制或替換。如果他將來需要做另一個替換就可以直接使用這個文件。此外，如果需要修改，文件可以在任何主流的CAD軟件中編輯。
