由于產品技術的發展與進步，要求鑄件的各種機械性能和物理性能要比以前更加的好，同時還要具有良好的機械加工性能；另一方面機械加工工業的自身發展和其他工業的發展，例如化工、儀表行業的發展，都給鑄造業創造了有利的物質條件；所以鑄造行業得到了迅速發展。由于鑄件檢測手段的發展使得鑄件質量提高并且穩定，并給鑄造理論提供了有利條件。

拍照式三維掃描儀在掃描工件時一般都需要對工件噴涂顯像劑，顯像劑會對檢測結果有一定的影響。因此我們使用CREAFORM HandySCAN手持式三維掃描儀進行掃描。

下面我們通過以下案例說明如何利用三維掃描檢測鑄件

給被測物貼定位標點，然后掃描被測物。

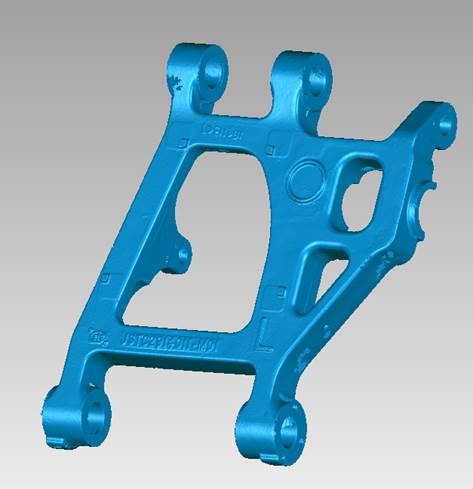

掃描結果

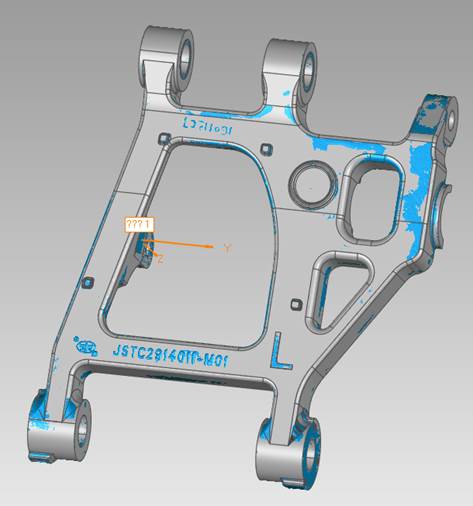

將掃描數據和客戶提供的三維數模一起導入Geomagic Control X三維檢測軟件，并將其對齊。

第三步：運行3D比較，得到色譜圖，然后創建注釋點。

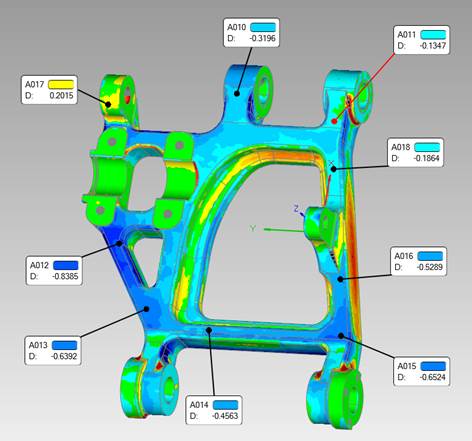

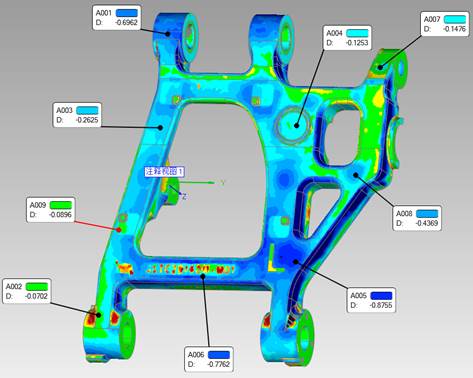

檢測結果

通過以上檢測結果，我們可以很直觀地看到每個位置的偏差，然后可以通過以上結果進行修復。

HandySCAN700的優勢

1）由于不存在測量力，因而適合于測量各種軟的和薄的工件；

2）數據采集速度快

3）由于是非接觸測量，可以對工件表面進行快速掃描測量；

4）多數光學測頭具有比較大的量程，在離工件表面很遠的地方（如40mm～450mm）也可對工件進行測量，且測頭的測量范圍也較大（50mm-300mm）。這是一般接觸式測頭難以達到的；

5）可以探測工件上一般機械測頭難以探測到的部位。優點就是工作距離大；

6）三角法測頭的測量精度大致在幾十微米左右
