容器類產品掃描具體應用方向：

1.產品研發，逆向設計

通過三維掃描儀對產品外形進行數據采集，后期利用三維逆向設計軟件實現CAD模型的重構設計，縮短產品的研發周期。

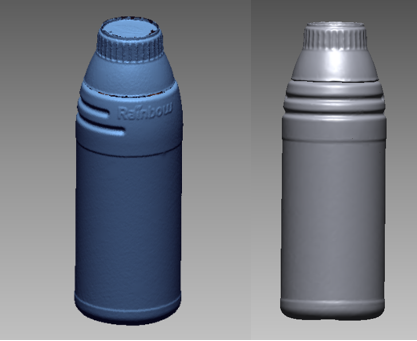

掃描數據                                                       逆向CAD

2.力學性能分析，評估容器壁厚分布

使用掃描儀對容器外形進行全數據采集，將采集的數據導入檢測分析軟件可對容器壁厚情況進行評估分析。

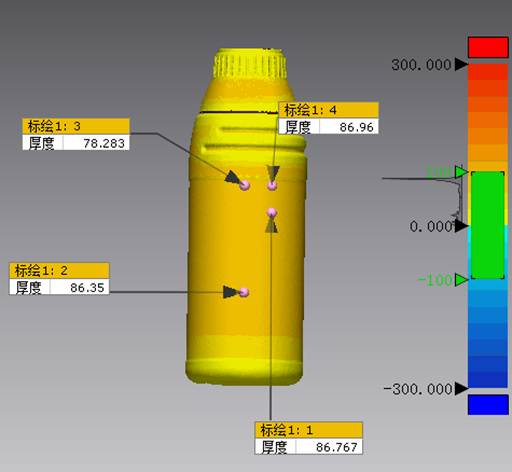

容器壁厚分析圖

3.復雜容器容積測算、表面積及重心測算

將三維掃描的容器數據導入檢測分析軟件即可對容器自身的體積、表面積及重心進行測量，比傳統測量方式更快速。

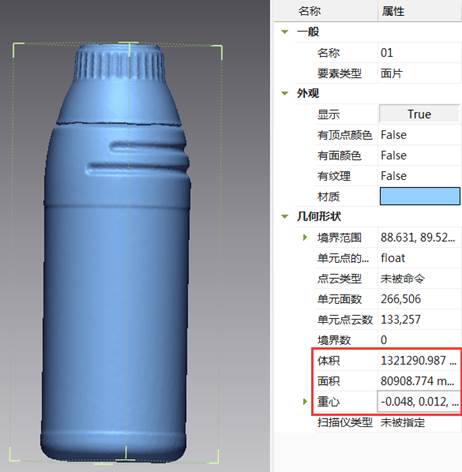

分析數據圖

4.容器外輪廓尺寸偏差檢測

利用三維掃描儀對成品容器進行數據采集，后期通過檢測軟件與CAD數模進行比對分析，對產品外輪廓尺寸及GD&T進行檢測評估，進而提高產品的合格率。

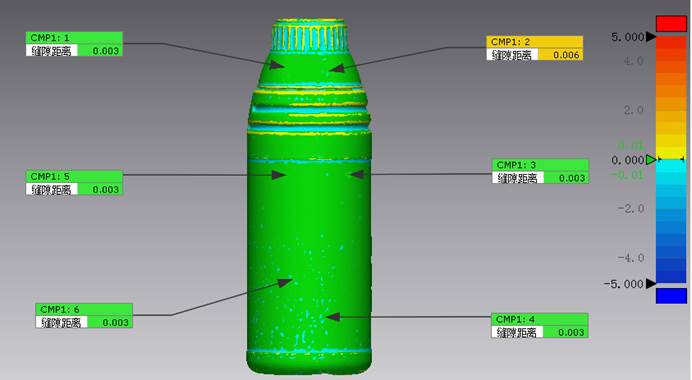

3D比較分析圖

5.容器數據仿真分析及有限元分析

三維掃描數據可直接用于仿真分析及有限元分析

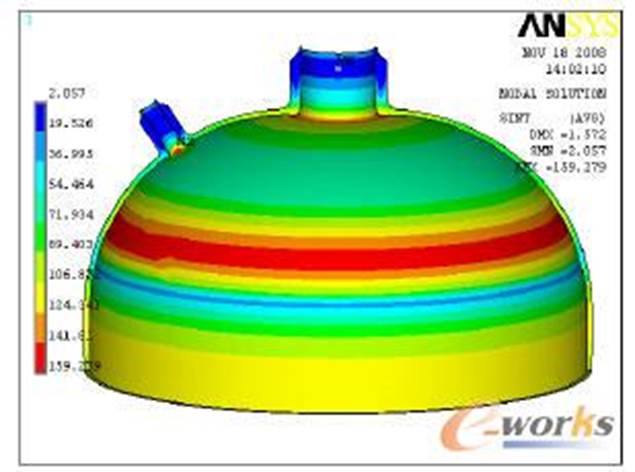

有限元分析
