某汽車公司，專注于為吉普車和其他車輛制造定制組件。他們的使命是幫助每個人看到他們的夢想汽車成為現實。在汽車行業的定制改造方面沒有什么是不可能的。他們以與客戶合作使自己的夢想汽車成為現實而自豪。

問題：

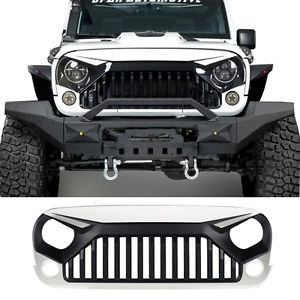

有一位客戶希望將一輛Jeep的前進氣格柵復制到另一輛具有不同風格和尺寸的Jeep前進氣格柵上。對于團隊而言，這似乎是一項艱巨的任務，因?yàn)樗麄冃枰獙⒁粋€(gè)進氣格柵的外觀設計制作成另一個進氣格柵的外觀，使兩者結合起來，而這個進氣格柵沒有任何相同的尺寸作為數據參考。

傳統方法：

通常，需要手動測量才能獲得所需的結果。 一個非常耗時的過程，通常非常昂貴。例如，這些方法之一是使用三坐標測量機（CMM）。三坐標測量機測量成本高、效率低下，更便宜的替代方案是使用諸如卷尺和尺子等工具進行手動測量，但是難以得到準確的數據。而北京中顯公司提供的Creaform系列產品MetraSCAN 3D三維激光掃描儀卻解決了這一難題。

解決方案：

使用 MetraSCAN 3D激光掃描儀獲得準確的測量結果。憑借其可擴展的測量體積，令人難以置信的速度，掃描精度以及對不同材質的適應能力，MetraSCAN 3D光學CMM代表了市場上完整的計量級3D掃描儀，因此我們中顯的工程師選擇將其用于此服務工作。這不僅節省了時間，而且有助于在更遠的距離上保持體積精度。無論測量環境如何，Creaform的TRUaccuracy?技術都可確保高度的測量。

通過MetraSCAN，我們對兩個進氣格柵進行了3D掃描，這個過程只需幾分鐘即可完成。完成掃描后，我們?cè)?/span>Geomagic的Design X逆向工程軟件中打開了3D掃描數據。作為市場上唯一的3G（第三代）逆向工程軟件，Design X是用于從3D掃描數據創建CAD模型的理想軟件。使用Geomagic，您可以從任何3D軟件打開數據，并快速創建可編輯的參數化實體模型。

傳統逆向工程方法需要一個網格，有時需要數小時才能完善。使用Design X，您可以直接跳過制作CAD模型。Geomagic內部的第三代參數化逆向工程方法可以快速，輕松地創建高質量的CAD模型，比在CAD中重繪它所花費的時間更少。

產品設計

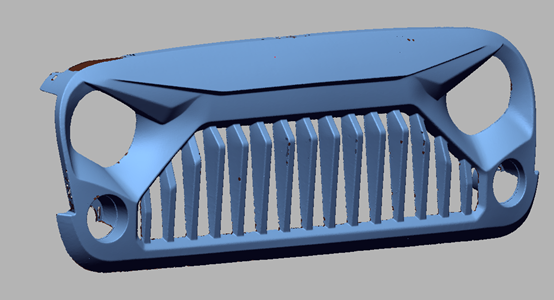

掃描數據

CAD數據

MetraSCAN 3D 激光掃描儀的三大特點

1、TRUaccuracy實際操作條件下的測量

      ? 實際操作條件下：無論環境條件、部件設置和用戶情況如何，都能實現。

      ? 自定位：是一個數據采集系統，也是其自身的定位系統；無需配備外部跟蹤或定位設備，使用三角測量法來實時確定自身與被掃描部件的相對位置。

2、TRUportability隨時隨地享有 3D 掃描

      ? 獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

      ? 便攜式掃描：適應各種場所，并且可以在內部或現場使用。

      ? 輕巧：重量不到1.38kg。

      ? 便攜：可裝入隨身攜帶的手提箱。

      ? 可在狹小空間內輕松使用。

      ? 不需貼任何高反光的定位標記點。

3、TRUsimplicity超級簡單的 3D 掃描流程

      ? 用戶友好：無論用戶的經驗水平如何，都能在短時間內學習掌握。

      ? 快速安裝：能在短時間內啟動并運行。

      ? 直接網格輸出：無需執行復雜的對齊或點云處理。

      ? 實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

      ? 多功能：幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
