傳統的測量變速器的方法不僅耗時，而且由于人工測繪存在的不確定性因素導致測量的數據，而由于現在三維掃描的應用越來越深，應用面越來越廣，所以現在好多高校，企業也將其應用在了生產當中。

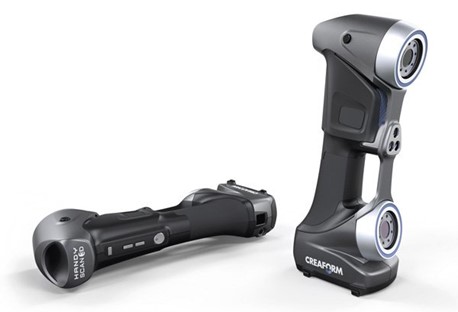

這里我們要介紹的是我們Creaform公司HandySCAN 700便攜式三維激光掃描儀，它的優勢在于體積小巧，靈活輕便，便于攜帶和使用；掃描精度在0.03mm；不受環境等因素影響，對掃描物體的材質沒有要求（黑色，高亮面等材質都可以很好的去完成掃描作業）。

HandySCAN 700

這里我們受北京某高校老師的邀請，對他們的一個摩托車變速器進行的三維數據采集，老師后期主要應用于檢測、逆向及虛擬裝配，下面就來看下我們的案例展示：

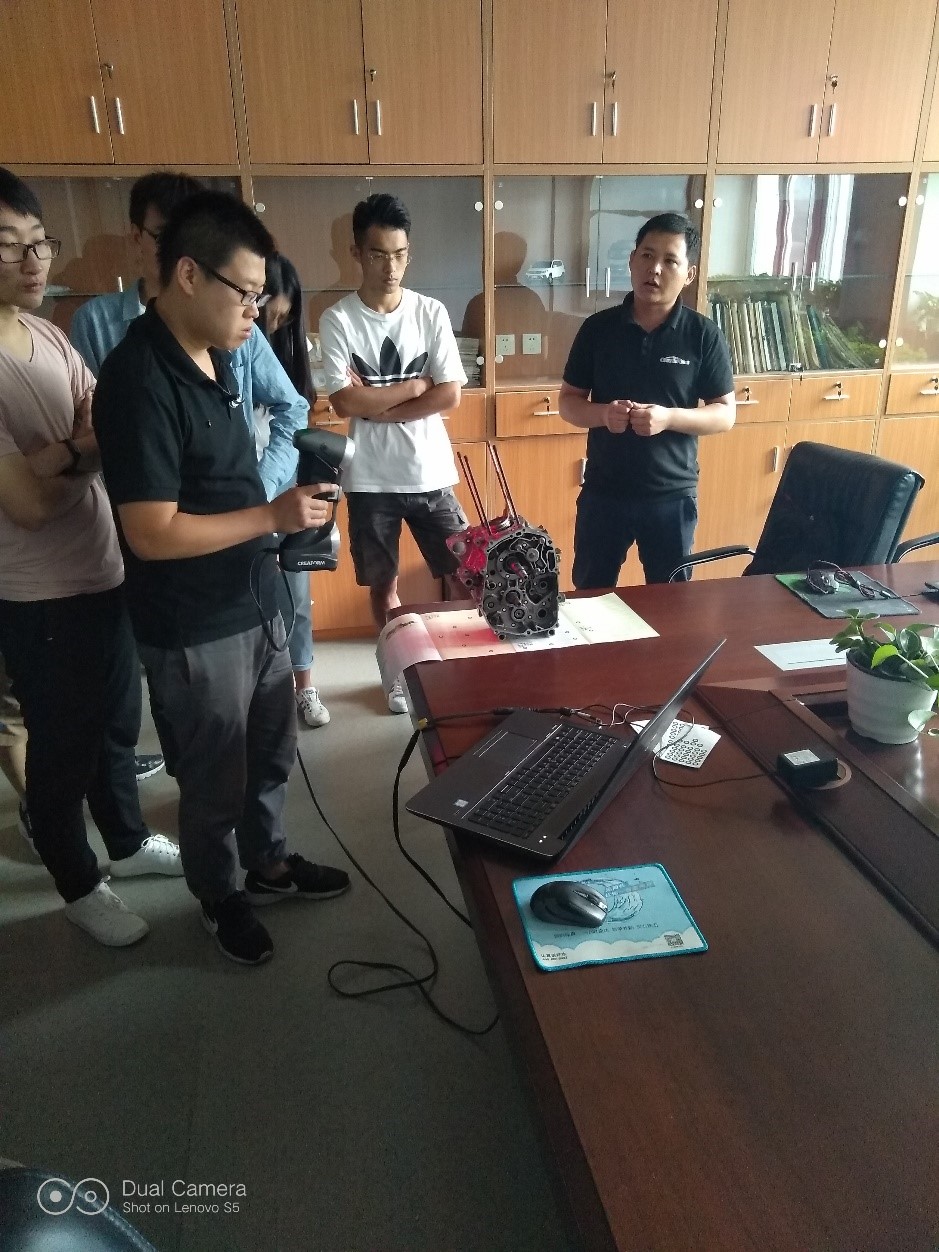

掃描現場照片

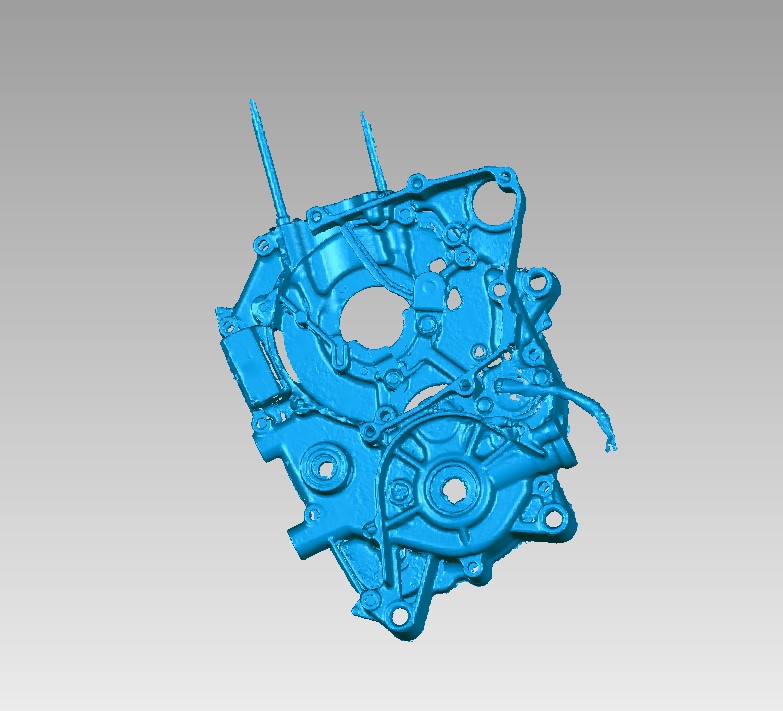

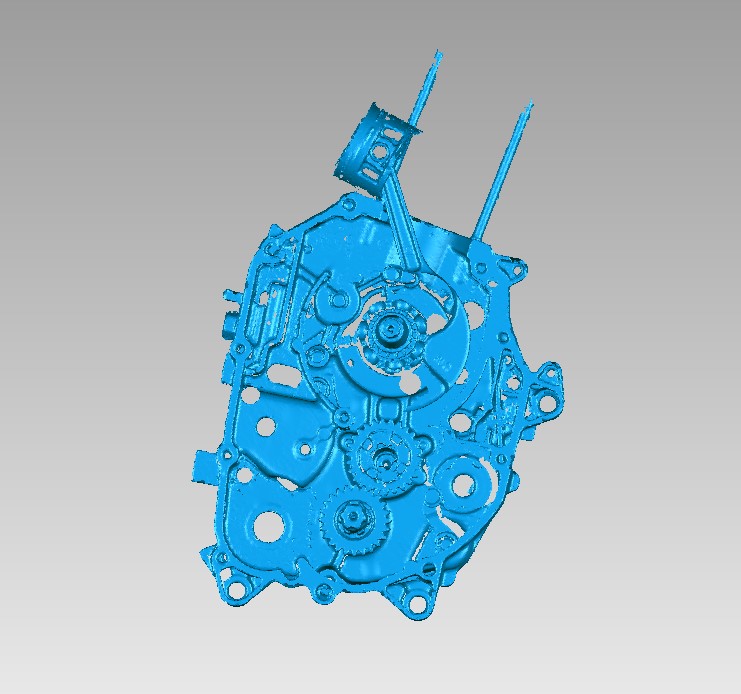

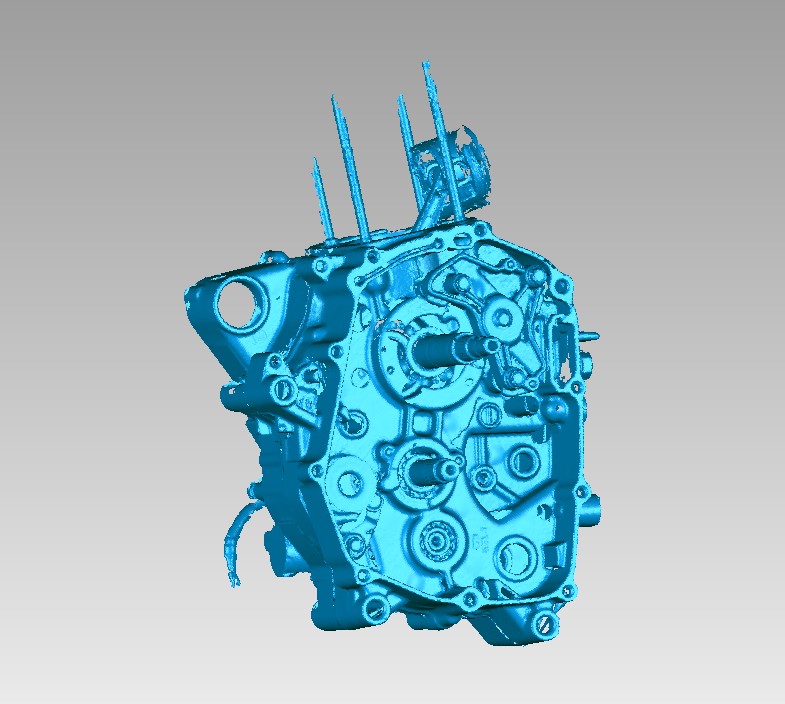

掃描后得到的局部三維數據（AB面）

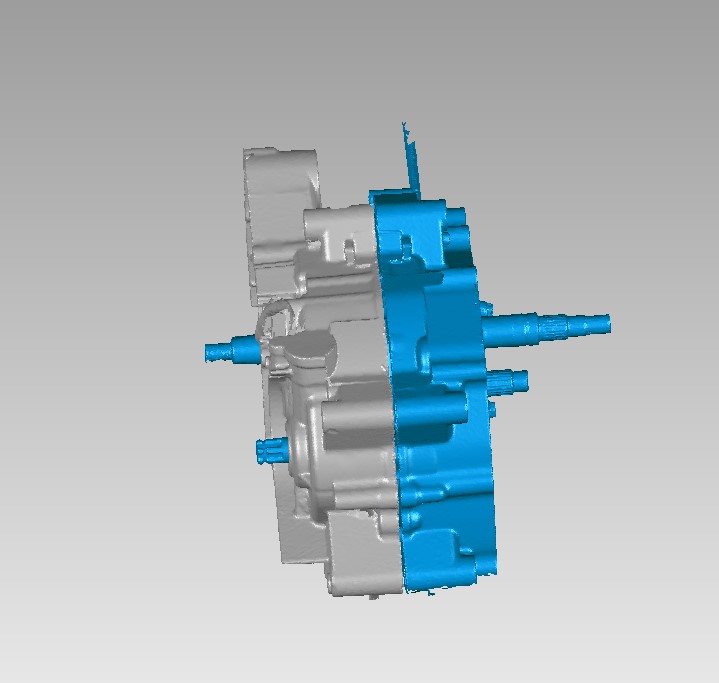

虛擬裝配的效果

通過掃描儀將我們所需要的數據全部采集完后，我們通過Geomagic Control X軟件可以對我們的三維數據進行檢測，也可以在Geomagic Design X軟件或者其他逆向軟件里進行逆向設計。

HandySCAN 3D 激光掃描儀的三大特點

1、TRUaccuracy實際操作條件下的測量

     ? 實際操作條件下：無論環境條件、部件設置和用戶情況如何，都能實現。

     ? 自定位：是一個數據采集系統，也是其自身的定位系統；無需配備外部跟蹤或定位設備，使用三角測量法來實時確定自身與被掃描部件的相對位置。

2、TRUportability隨時隨地享有 3D 掃描

     ? 獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

     ? 便攜式掃描：適應各種場所，并且可以在內部或現場使用。

     ? 輕巧：重量不到 1 千克。

     ? 便攜：可裝入隨身攜帶的手提箱。

     ? 可在狹小空間內輕松使用。

3、TRUsimplicity超級簡單的 3D 掃描流程

     ? 用戶友好：無論用戶的經驗水平如何，都能在短時間內學習掌握。

     ? 快速安裝：能在 2 分鐘內啟動并運行。

     ? 直接網格輸出：無需執行復雜的對齊或點云處理。

     ? 實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

     ? 多功能：幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
